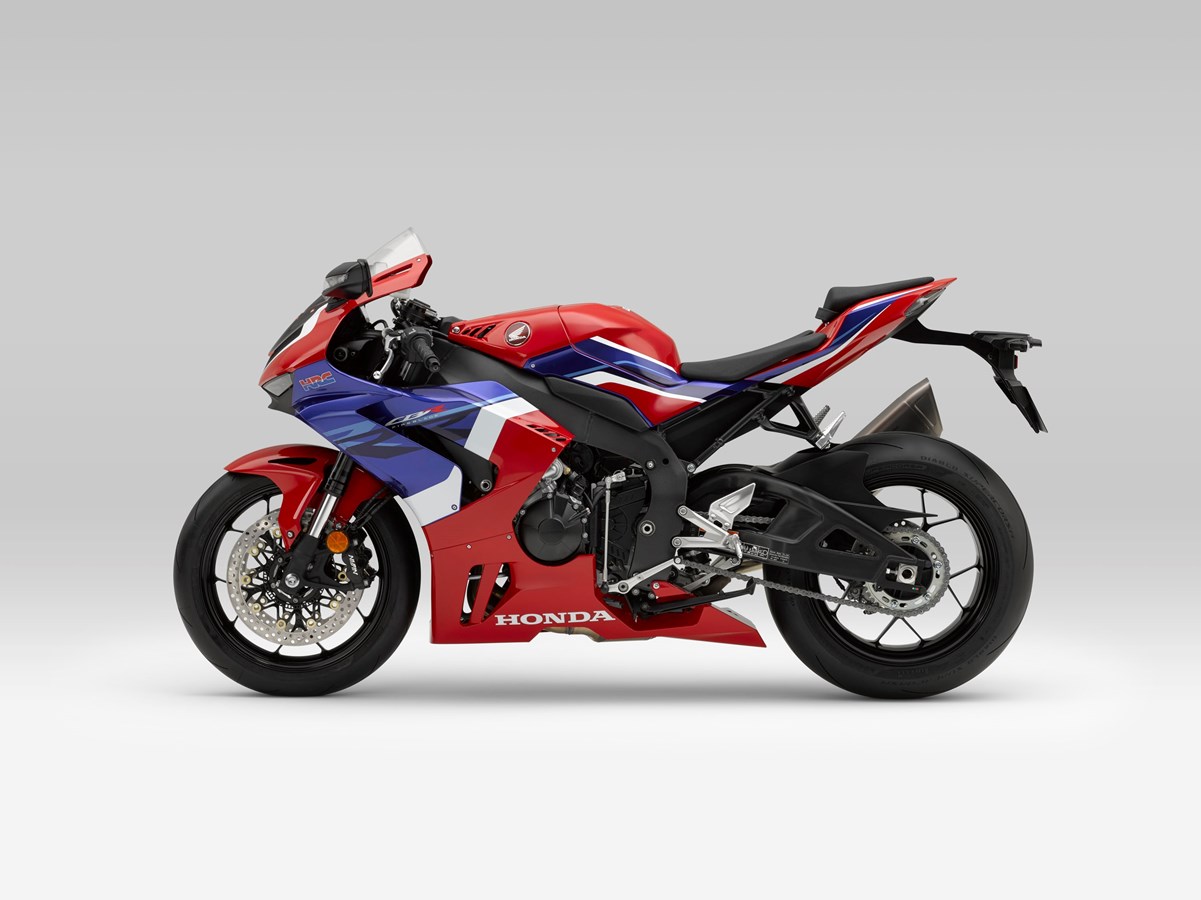

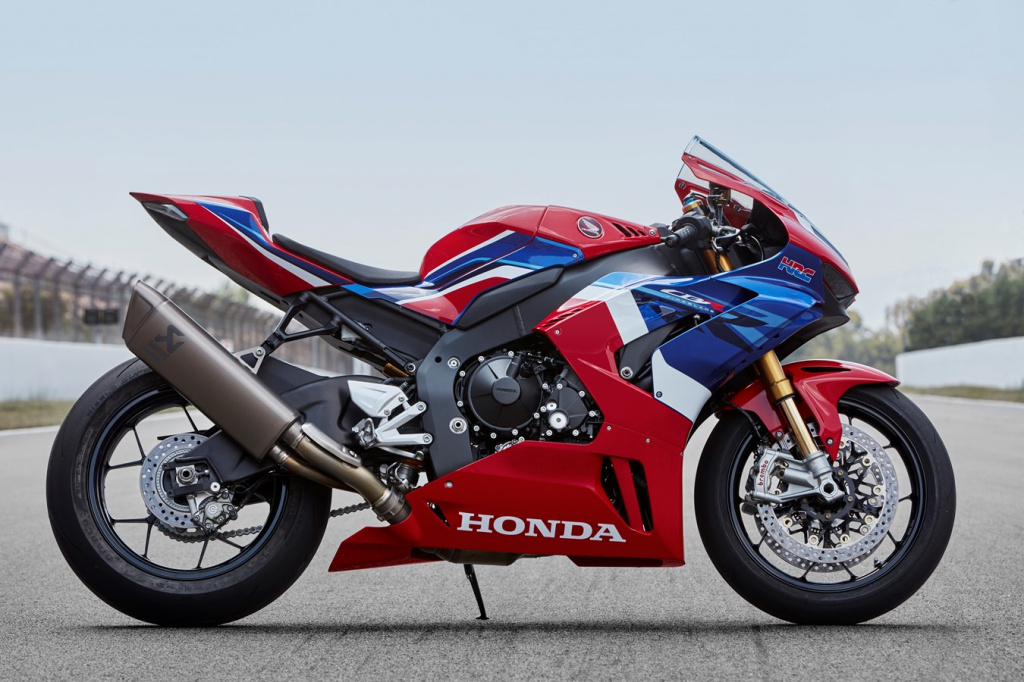

2020 Honda CBR1000RR-R Fireblade

CBR1000RR-R это совершенно новый мотоцикл, созданный для покорения гоночных треков, с беспрецедентным уровнем динамических характеристик и управляемости.



Рядный 4-цилиндровый двигатель мотоцикла базируется на технологиях модели RC213V-S: помимо идентичного размера цилиндра и хода поршня (показавших эффективное сгорание топливной смеси и минимальные потери на трении), двигатель также комплектуется титановыми шатунами и коваными алюминиевыми поршнями. Система контроля тяги HondaSelectableTorqueControl (HSTC) оптимизирована и теперь имеет в своем арсенале «Режим старта» в дополнение к набору настроек Power (Управление мощностью), EngineBrake (Торможение двигателем) и WheelieControl (Контроль подъема переднего колеса). Алюминиевая диагональная рама комплектуется длинным маятником в стиле RC213V-S. Также в стандартной комплектации 6-осевой инерциальный измерительный блок (IMU), 3-уровневый электронный рулевой демпфер HondaElectronicSteeringDamper (HESD) и электронные подвески Showa. Установлены новые суппорты Nissin в комплекте с 330-мм тормозными дисками, а их работу контролирует 2-уровневая система ABS. Кузов и позиция пилота рассчитаны на достижение предельной аэродинамической эффективности, добавлен набор винглетов, первоначально созданных с целью повышения прижимного усилия и протестированных в гонках серии MotoGP. Полноцветный TFT-экран и бесконтактный ключ зажигания HondaSmartKey дополняют картину обновления модели.

_2020_HONDA_CBR1000RR-R

Модельный ряд мотоциклов Honda

Вступление

С момента своего первого появления в 1992 году культовый мотоцикл Honda Fireblade превратился в невероятный 1000-кубовый спортбайк. Он лег в основу успешных гоночных мотоциклов для коротких треков и открытых дорог, где проводились гонки турист-трофи типа Isle of Man TT.

Но время и требования стремятся вперед, поэтому к 2020 году Honda проводит черту под тем, каким был прежний CBR1000RR Fireblade, и демонстрирует, каким он станет. Два совершенно новых мотоцикла CBR 1000RR-R Fireblade* и CBR1000RR-R SP Fireblade были созданы при участии Honda Racing Corporation, чтобы возродить мотолегенду.

Технологии создания шасси и двигателя во многом основывались на дорожной версии прототипа MotoGP RC213V-S, а аэродинамический пакет достался ему от нынешней версии RC213V; обе версии проектировались практически с нуля, так что концепция изменилась – от колес до управляемости и аэродинамики – с целью достижения новых высот на гоночном треке.

** См. отдельный пресс-релиз CBR1000RR-R SP Fireblade.

Г-н Юзуру Исикава, лидер крупных проектов (LPL) 20YM CBR1000RR-R Fireblade

«В этом году родился совершенно новый Fireblade. И наши стремления ясны и понятны. Теперь поле битвы для CBR1000RR-R – это гоночный трек, где его преимущества в динамике и производительности могут быть продемонстрированы в полной мере. Двигатель получил те же диаметр и ход, что и RC213V, но мы предпочли сохранить конфигурацию рядного 4-цилиндрового двигателя и традиционную схему питания и зажигания ради свободы компоновки, высокой мощности и легкости в управлении, которые дает этот форм-фактор. Мы убеждены, что райдеры по всему миру смогут прочувствовать новый уровень производительности нашего CBR1000RR-R – истинно гоночной машины в своей стихии».

Обзор модели

195892_2020_HONDA_CBR1000RR-R

Разработчики Honda и инженеры HRC создали новый рядный 4-цилиндровый двигатель для CBR1000RR-R. Этот компактный мотор спроектирован как «сверхкороткоходный», с таким же диаметром цилиндра и ходом поршня, как у RC213V, и оснащен новейшей комбинированной системой шестеренчатого и цепного привода, короткими коромыслами толкателей клапанов, титановыми шатунами, технологиями снижения внутреннего трения, как у RC213V-S, поршневыми форсунками с шариковыми и перепускными клапанами в нижней части рубашки охлаждения цилиндра.

Воздухозаборник, расположенный в передней части обтекателя, обеспечивает достаточное давление в рамном воздуховоде, проходящем через рулевую колонку – напрямую к воздушному фильтру. Паук выпускной системы «4-2-1» имеет овальное сечение и, как и глушитель, был разработан в сотрудничестве с Akrapovic.

Двигатель CBR1000RR-R развивает крутящий момент 113 H•м. при 12 500 об./мин., а пиковой мощности достигает при 160 кВт при 14 500 об./мин.

Система электронной «ручки газа» Throttle By Wire была доработана с целью улучшения обратной связи пилота с двигателем, 3 режима пилотирования, доступные по умолчанию, различаются по показателям Power (ограничение мощности), Engine Brake (уровень торможения двигателем), Wheelie Control (контроль подъема переднего колеса) и оптимизированным настройкам Honda Selectable Torque Control (HSTC). В набор электроники также добавлена настраиваемая функция помощи при старте с места – Start Mode.

Абсолютно новая диагональная алюминиевая рама соединяется с двигателем, который является верхней точкой крепления заднего амортизатора; маятник заднего колеса длиннее и по дизайну повторяет аналогичный элемент RC213V-S. Баланс жесткости и развесовка, а также геометрия руления были тщательным образом оптимизированы для извлечения максимальной полезной мощности двигателя с точки зрения обеспечения лучшего уровня сцепления переднего и заднего колес, а также лучшей обратной связи для пилота.

Showa Big Piston Fork (BPF) диаметром 43 мм в комплекте с задним амортизатором Showa типа Balance Free Rear Cushion Light (BFRC-L). Передние диски стали большего диаметра и работают с новыми 4-поршневыми суппортами Nissin, система ABS настраивается, как для езды по дорогам общего пользования, так и для трека. Новый размер задней покрышки соответствует гоночному стандарту – 200/55-ZR17.

6-осевой инерциальный измерительный блок (Inertial Measurement Unit, или IMU) обеспечивает точнейшее определение позиции мотоцикла в пространстве для четкой оценки ездовой динамики и предоставляет данные для работы всех электронных систем. Он же управляет работой нового 3-уровневого рулевого демпфера штокового типа (Honda Electronic Steering Damper, или HESD).

Прототип MotoGP Honda RC213V передал по наследству часть своего сверхобтекаемого аэродинамического обвеса новому CBR1000RR-R, включая комплект винглетов – системы закрылков, спроектированных с целью повышения прижимного усилия и улучшения стабильности на торможении. Посадка пилота за рулем теперь более собранная.

Полностью конфигурируемый 5-дюймовый TFT дисплей предлагает интуитивно понятный контроль над настройками мотоцикла с помощью 4-позиционного джойстика, расположенного на левом пульте. Брелок бесключевого запуска Honda Smart Key стал стандартом для современного мотоцикла.

Ключевые особенности

Двигатель

  • Короткоходный рядный четырехцилиндровый двигатель выдает высокую мощность на высоких оборотах
  • Шестерни привода ГРМ и электростартера расположены на валу сцепления
  • Внутреннее трение снижено благодаря алмазоподобному углеродистому покрытию на кулачках распредвалов и перепускным каналам в нижней части водяной рубашки
  • Рокеры в приводе клапанов, шатуны из титанового сплава и кованые алюминиевые поршни способствуют снижению массы внутренних деталей
  • Туннели воздухозаборников системы RamAir проходят через рулевую колонку
  • Глушитель с корпусом из титанового сплава разработан совместно с компанией Akrapovic

 195894_2020_HONDA_CBR1000RR-R

Рядный 1000-кубовый четырехцилиндровый двигатель CBR1000RR-R – совершенно новая разработка, созданная совместно с инженерами команды HRC MotoGP. Он развивает максимальную мощность 160 кВт при 14 500 об/мин и максимальный крутящий момент 113 Н•м при 12 5000 об/мин.

Для достижения этих параметров пришлось увеличить размер клапанов, эффективность сгорания и уменьшить внутреннее трение, поэтому двигатель RR-R имеет такую же «сверхкороткоходную» размерность – диаметр цилиндра 81 мм и ход поршня 48,5 мм – как и мотор RC213V. Это радикальный отход от прежней конструкции с размерностью 76 x 55,1 мм, и самый большой диаметр цилиндра среди рядных четырехцилиндровых 1000-кубовых моторов.

Степень сжатия равна 13.0. Диаметр впускных клапанов 32, 5 мм, выпускных – 28,5 мм. Вместо прежних чашеобразных толкателей применены короткие коромысла, что уменьшило инерционные массы примерно на 75%. Внутреннее трение снижено также за счет использования покрытия «Алмазоподобный углерод» (Diamond Like Carbon, или DLC) на кулачках распредвалов – как на RC213V-S. Этот процесс, позволяющий снизить потери на трение на 35%, впервые применен на мотоцикле массового производства. Для снижения прогиба коленвала (из-за инерции и усилий при рабочем ходе) постели коренных подшипников увеличены в размере, а толщина стенок картера оптимизирована.

Привод верхних распредвалов осуществляется новой системой смешанного шестеренчатого и цепного привода (на нее подана патентная заявка). Чтобы обеспечить работу быстровращающихся распредвалов с большим подъемом клапанов, цепь имеет привод от шестерни на коленвале через шестерню на промежуточном вале – это позволило уменьшить ее длину.

Кованые облегченные шатуны и шатунные крышки изготовлены из титанового сплава TI-64A (разработанного специалистами Honda), они на 50% легче, чем сделанные из хром-молибденовой стали. Болты из хром-молибден-ванадиевой стали HB 149 (также разработанной специалистами Honda) вкручиваются в тело шатунов, без гаек.

Для увеличения долговечности поверхностей трения применены такие же приемы, как и на RC213V-S: втулки малых головок шатунов изготовлены из бериллиевой бронзы C1720-HT (обеспечивающей надежность на высоких оборотах), а на поверхности нижних головок шатунов нанесено покрытие DLC.

Поршни откованы из алюминиевого сплава A2618 (такого же, как на RC213V-S), что не только повысило надежность, но и позволило снизить массу каждого поршня на 5%. Для гарантированного сопротивления износу на высоких оборотах на юбках поршней применено покрытие Ober (на основе тефлона и молибдена), а в канавках стопорных колец поршневых пальцев применено никель-фосфатное покрытие.

Для борьбы с повышением температуры поршней применены многосопловые форсунки, которые при каждом ходе распыляют масло в различных направлениях. На малых оборотах, когда нужды в таком охлаждении нет, шариковые клапаны в форсунках перекрывают масляные магистрали для предотвращения падения давления в системе смазки и уменьшения трения.

Воздух поступает к двигателю через воздухозаборники системы ram-air, расположенные на обтекателе в области повышенного давления, размер их проемов такой же, как на гоночном RC213V. Ребристые «турбуляторы» на правой, левой и верхней плоскостях входных отверстий обеспечивают максимальное наполнение с минимальным воздействием на управляемость. Тщательно рассчитанный угол наклона внутренних стенок воздуховодов обеспечивает стабильность потока на высокой скорости и при ускорении.

Для обеспечения стабильной динамики в широком диапазоне скоростей сжатый воздух поступает к воздухофильтру прямо через рулевую колонку, рядом с ее осью. Такой прямой путь возможен благодаря системе Honda Smart Key (позволяющей отказаться от традиционного цилиндра замка зажигания) и углу наклона рулевой колонки 25°.

«Грязная» сторона воздушного фильтра увеличена на 25% и наклонена для спрямления воздушного потока. На «чистой» стороне воздухофильтра воздух вместе с топливом, распыляемым верхней форсункой, попадает в колоколообразный, выполненный с эксцентриситетом раструб. Таким образом обеспечивается минимальное падение давления поступающего воздуха, и более эффективное наполнение дает улучшенную динамику.

Для обеспечения необходимого объема воздуха диаметр корпусов дроссельных заслонок увеличен с 48 до 52 мм. Ради плавности потока, а также для снижения падения давления на впуске, впускной тракт от дроссельных заслонок до впускных клапанов имеет овальное внутреннее поперечное сечение.

Угол наклона впускных клапанов уменьшен с 11° до 9°. Это улучшает эффективность сгорания благодаря уменьшенной площади поверхности камеры сгорания. Эффективность газового потока во впускных патрубках увеличена примерно на 2%.

Объем впуска (объем впускного тракта между дроссельными заслонками и седлами клапанов) уменьшен на 13%, чтобы улучшить реакцию на поворот дроссельных заслонок. Оси дроссельных заслонок теперь изготовлены из высокопрочной нержавеющей стали (а не из латуни), что уменьшает прогиб и трение при работе – обеспечивая более прямую связь с правой рукой водителя.

С противоположной впуску стороны четыре выпускные трубы имеют оптимизированный размер и овальное сечение для улучшения потока газов. Диаметр узла катализатора увеличен на 10 мм, но тщательная проработка толщины стенок позволила свести увеличение массы к минимуму.

Глушитель создан совместно с компанией Akrapovic. Он изготовлен из титанового сплава, и его небольшой размер и малая масса вносят свой вклад в централизацию масс и позволяют увеличить угол наклона в правом повороте. Мощностной клапан, позволяющий поднять крутящий момент на малых оборотах и увеличить мощность на высоких оборотах, также разработан совместно с Akrapovic. Специальный блокирующий клапан (подана заявка на патент) в закрытом состоянии предотвращает утечку выпускных газов, уменьшая уровень шума, позволяя снизить внутренний объем глушителя на 38% по сравнению с существующей конструкцией.

Ключевой фактор в увеличении рабочего диапазона двигателя RR-R – снижение внутреннего трения, где только возможно. Для уменьшения деформации стенок цилиндров (и таким образом снижения трения) блок цилиндров в нижней части снабжен встроенными перепускными каналами. Охлажденная жидкость из радиатора циркулирует в основной водяной рубашке, а в нижней ее части используется неохлажденная жидкость. Таким образом достигается равномерная и более низкая температура стенок цилиндров по сравнению с прежней конструкцией. Отпадает также необходимость во внешнем шланге.

Для снижения ширины двигателя стартер имеет привод не на коленвал, а на вал сцепления. Эта конструкция, на которую подана патентная заявка, позволяет использовать более компактный коленвал, а применение шестерен моторной передачи (более компактных и с меньшим числом зубьев) также и для передачи момента от стартера экономит пространство. Длина двигателя также уменьшена благодаря сокращению дистанции между коленвалом и валами коробки передач. Задняя часть блока двигателя служит также для крепления верхней точки амортизатора.

Двигатель/Электроника

  • Система управления дроссельными заслонками по проводам оптимизирована для более быстрого отклика и улучшенной обратной связи
  • Три предустановленных режима плюс возможность индивидуально подобрать уровень мощности, торможения двигателем и подъема переднего колеса
  • Система HSTC (HondaSelectableTorqueControl) обеспечивает 9 уровней управления скольжением
  • В стандартное оснащение входит режим контроля старта

195904_2020_HONDA_CBR1000RR-R

Двигатель CBR1000RR 2017 модельного года стал первым рядным четырехцилиндровым агрегатом Honda с управлением дроссельными заслонками по проводам (Throttle by Wire, или TBW). Разработанная на основе системы, используемой в гоночной RC213V-S, TBW изменяет угол открытия дроссельных заслонок (учитывая поворот ручки газа), обеспечивая линейность характеристики и натуральное ощущение полного контроля в правой руке водителя.

Для CBR1000RR-R система TBW улучшена с тем, чтобы обеспечить более быстрый отклик на поворот ручки газа в специфических условиях – таких, как постепенное открытие на выходе из поворота – для минимизации любых задержек в приросте крутящего момента.

Система управления имеет три предустановленных режима, в которых изменяется уровень мощности двигателя и характер его отдачи (см. диаграмму). Мощность (P) имеет пять уровней настройки, первый уровень соответствует максимально возможной мощности. Торможение двигателем (EB) имеет три уровня настройки, первый соответствует максимальной степени торможения. Контроль wheelie, или отрыв переднего колеса (W), имеет три уровня настройки, где первый – минимальное вмешательство системы в поведение мотоцикла, плюс возможность отключения.

Система контроля wheelie использует данные от IMU (блока инерциальных датчиков) об угле подъема мотоцикла, а также от датчиков скорости переднего и заднего колеса, позволяя отрывать переднее колесо без ущерба для поступательного движения.

Система контроля тяги Honda Selectable Torque Control (HSTC) имеет девять уровней настройки и возможность отключения; первый уровень соответствует наименьшей степени вмешательства. В версии 2020 года эта система оптимизирована и теперь контролирует также степень нарастания скольжения (когда по показаниям датчиков скорости переднего и заднего колеса она превышает предустановленный уровень) для сглаживания скачкообразного роста скольжения (см. диаграмму). Система HSTC отличается плавностью работы и вызывает у пилота высокую степень доверия.

CBR1000RR-R оснащена также системой Launch Control (стартового режима) для обеспечения плавного, динамичного старта с места без потери мощности и скорости. Она ограничивает обороты двигателя, в зависимости от предустановленного уровня, на 6000, 7000, 8000 или 9000 об/мин даже при полном повороте ручки газа, позволяя пилоту сфокусироваться на выжиме сцепления (и огнях стартового светофора).

Шасси

  • Новая алюминиевая рама и маятник меняют развесовку, центр масс и баланс жесткости для лучшей управляемости и уровня зацепа
  • 6-осевой инерциальный измерительный блок (IMUBosch – для четкого определения динамики движения и точного контроля
  • Блок контроля электронной подвески 43mmBigPistonFork (BPF) и задний амортизатор BalanceFreeRearCushionLight
  • Новый 3-уровневый рулевой демпфер Showa с системой HondaElectronicSteeringDamper (HESD) контролируется IMU для непревзойденной стабильности
  • Новый набор радиальных 4-поршневых суппортов Nissinконтролируется ABS с переключаемыми режимами SPORT/TRACK

Уменьшение физических размеров двигателя CBR1000RR-R открыло перед разработчиками новые возможности для перекомпоновки всей рамы и маятника – для обеспечения радикально новой геометрии. Это позволило обеспечить более точное управление на высоких скоростях, улучшение стабильности при ускорении и торможении, а также чувство контакта передней и задней покрышки с асфальтом в предельных положениях.

Диагональная рама построена из 2-мм алюминия и позволяет точнее регулировать баланс жесткости; при производстве, после того, как четыре основных элемента рамы сварены вместе, двигатель крепится в 6 точках, что улучшает управляемость. Вертикальная жесткость и жесткость на скручивание улучшены на 18% и 9% соответственно, тогда как горизонтальная жесткость снижена на 11% – все ради обеспечения максимально четкой обратной связи и передачи ощущений пилоту.

Колесная база теперь 1 455 мм, рейк и трейл 24°/102 мм (вместо 1405 мм, 23°/96 мм) для большей стабильности. Снаряженная масса 201 кг. Также произошли заметные изменения в балансе и центре масс мотоцикла; коленвал теперь находится на 33 мм дальше от оси переднего колеса и выше на 16 мм. Это выравнивает общую развесовку, тогда как более высокий центр масс снижает раскачивание и повышает проворность мотоцикла при перекладках в поворотах.

Маятник спрессован из 18 блоков алюминия различной толщины, как у RC213V-S – он длиннее на 30.5 мм (622.7 мм), но весит ровно столько же, как в предыдущем дизайне. Его горизонтальная жесткость стала меньше на 15%, тогда как вертикальная осталась прежней, что позволяет получить больше стабильности и управляемости.

Для оптимального баланса жесткости рамы (и для снижения веса) верхнее крепление рычага Pro-Link задней подвески теперь крепится непосредственно к блоку двигателя через кронштейн, что позволило раз и навсегда избавиться от верхней поперечины. Это также позволило изолировать заднее колесо от прямого контакта с рулевой колонкой и улучшить стабильность на высоких скоростях, одновременно обеспечив пилоту больше ощущений от качества тяги.

Округлые, тонкостенные трубчатые конструкции создают форму минималистичного подрамника. Он также крепится к раме наверху (а не с боков) для дополнительного сужения зоны позади топливного бака и сиденья, чтобы создать более компактную – и аэродинамически эффективную – позицию пилота в седле. Высота по седлу 830 мм, позиция руля вынесена чуть вперед (для создания более четкого рычага), а подножки перенесены назад и подняты выше.

6-осевой инерциальный измерительный блок Bosch (Inertial Measurement Unit, или IMU) заменила 5-осевую, применявшуюся в предыдущей модели; это позволило вести более точный учет тангажа и крена для еще более аккуратного контроля за поведением мотоцикла.

CBR1000RR-R также оснащен новой разработкой Showa – электронным рулевым демпфером Honda Electronic Steering Damper (HESD). Обладая легким штоком с креплением нижней части рулевой колонки к нижней траверсе, HESD контролируется под воздействием данных от датчиков скорости, расположенных на переднем колесе, а также IMU; доступна настройка по 3-м уровням контроля.

Предлагая больший диапазон демпфирования, вилка перевернутого типа Showa Big Piston Fork (BPF) диаметром 43 мм эффективно распределяет давление, создаваемое гидравликой на сжатии и растяжении. В результате, это снижает свободный ход и «игру» вилки в начальный момент срабатывания и обеспечивает более плавный ход и максимальный контакт колеса с асфальтом. Преднатяг пружины и отбой/сжатие полностью регулируемые, плюс, вилка нового RR-R длиннее, что дает большую свободу инженеру при настройке геометрии мотоцикла для трека.

Задний амортизатор – полностью настраиваемый Showa Balance Free Rear Cushion Light (BFRC-Light). В отличие от традиционного форм-фактора с одной секцией, BFRC-Light использует двухсекционный дизайн: внешнюю – корпус амортизатора и внутреннюю часть, в которой размещен сам цилиндр. В самом поршне демпфера нет клапанов: демпфирующая сила создается в момент прохода масла, вытесненного через отдельный демпфирующий компонент системы.

Это позволяет плавно контролировать давление во время резких скачков, улучшает отклик и реакцию амортизатора на резко возросшие нагрузки. Более того, сила генерируется стабильнее и ровнее при переходе от отбоя к сжатию из-за равномерного уровня давления.


Новые радиальные 4-поршневые суппорта Nissin установлены на переднем колесе для большей жесткости конструкции с одновременным ее облегчением. Суппорты обхватывают увеличенные на 10 мм в диаметре 330-мм диски. Производительность тормозов оптимизирована для трека; новая толщина дисков – 5 мм для лучшего охлаждения при жестких торможениях, что также увеличивает их эффективность. Задний тормозной суппорт – такой же Brembo, как на RC213V-S.

Контроль вывеса заднего колеса (Rear lift control) и электронно управляемый контур ABS регулируют давление в тормозной системе в зависимости от угла наклона мотоцикла, что было применено впервые в CBR1000RR предыдущего поколения. Но у CBR1000RR-R система теперь имеет два режима работы; режим «SPORT» ориентирован на дорожную езду, где требуется высокая мощность торможения при меньшем уровне раскачивания, тогда как «TRACK» обеспечит более активное замедление с учетом высоких скоростей на гоночном треке.

Задний колесный диск с 6-ю спицами получил новую геометрию ступицы для снижения веса и повышения жесткости, и теперь обувается в покрышку 200/55-ZR17 (вместо 190/50-ZR17), чтобы минимизировать изменения в настройках геометрии шасси при смене дорожной резины на гоночную. На переднем колесе установлен баллон размера 120/70-ZR17.

Аэродинамика и оснащение

  • Аэродинамические облицовки в передней части, ветровое стекло и крылья оптимизированы для снижения сопротивления; более компактный топливный бак также способствует аэродинамической позиции
  • Встроенные винглеты унаследованы от прототипа MotoGP RC213V и снижают эффект wheelie при активном ускорении, а также улучшают стабильность при торможении
  • 5-дюймовый цветной TFT-экран и 4-осевая клавиша-джойстик на левом пульте обеспечивают интуитивно понятный доступ и управление настройками ездовых режимов
  • Система бесключевого доступа (HondaSmartKey) не только добавила комфорт, но позволила изменить верхнюю траверсу

Вместе с новым двигателем и шасси, CBR1000RR-R получил новый агрессивный дизайн обтекателей. Главным драйвером в процессе их разработки было достижение рекордно минимального коэффициента сопротивления (с учетом пилота в седле и в условиях гоночного трека), а также снижение уровня подъема переднего колеса при активном разгоне и улучшение стабильности при торможении.

Вначале был уменьшен бензобак. Его крышка стала ниже на 45 мм по сравнению с предыдущим, существенно расширив пространство для укрытия пилота. После наклона ветрового стекла в 35° встречный поток воздуха отныне более плавно обтекает верхнюю часть облицовки и перенаправляется поверх райдера и сиденья, снизив сопротивление. Справа и слева в боковых панелях обтекателя появились новые аэродинамические порталы и грани, снижающие боковое сопротивление, рыскание и крен при прохождении поворотов.

Для улучшения аэродинамики, специальные выступы с каждой стороны переднего крыла отводят потоки воздуха от колеса, перенаправляя их по обе стороны обтекателя. Охлаждающий радиаторы воздух перенаправляется прямо с колеса: аэродинамический дизайн обтекателя создает направленный поток под давлением.

Нижний элемент обтекателя расширяется около заднего колеса с целью создания канала отвода воздуха вниз. Это обеспечивает два эффекта: в условиях езды по сухому асфальту меньше воздуха попадает на колесо, снижая сопротивление; в дождевых условиях на колесо попадает меньше влаги, что улучшает стабильность. Чтобы перенаправить потоки воздуха вокруг ног райдера и тем самым снизить сопротивление, заднее крыло по обе стороны получило плавные формы с большим вырезом в верхней части для перенаправления воздуха, поступающего с обеих сторон маятника – вверх, что не только дополнительно разгружает узел, но и уменьшает тенденцию заднего колеса к вывешиванию при активном торможении.

Суммарным результатом этой работы стал лучший в своем классе коэффициент сопротивления 0.270 (для CBR1000RR-R в стоковой гоночной комплектации).

Для создания дополнительного прижимного усилия на скоростях, которые превалируют на гоночном треке – и при сохранении минимальной площади конструкции и фронтального сопротивления – CBR1000RR-R оснащается структурой винглетов, способных создать такой же уровень прижимного усилия, как у прототипа MotoGP RC213V модели 2018 года. Результат – снижение эффекта wheelie при активном ускорении и повышение стабильности при торможении и входе в повороты.

Три закрылка расположены в вертикальной плоскости внутри двух аэродинамических порталов. Такое расположение (при незначительной ширине и значительной длине) не оказывает негативного влияния на рыскание и не вызывает крен при входе в повороты. Постоянное расстояние между законцовками закрылков и стенкой портала ограничивает расслоение воздушного потока, создавая максимальное прижимное усилие.

Углы, под которыми расположены двугранные винглеты, балансируют разницу между прижимным усилием справа и слева при прохождении поворотов, когда может возникнуть дополнительное рыскание. Причем скорости потока над верхней и нижней гранями закрылков различаются с целью предотвращения создания «воздушной ловушки», эффект от которой мог бы негативно повлиять на управляемость.

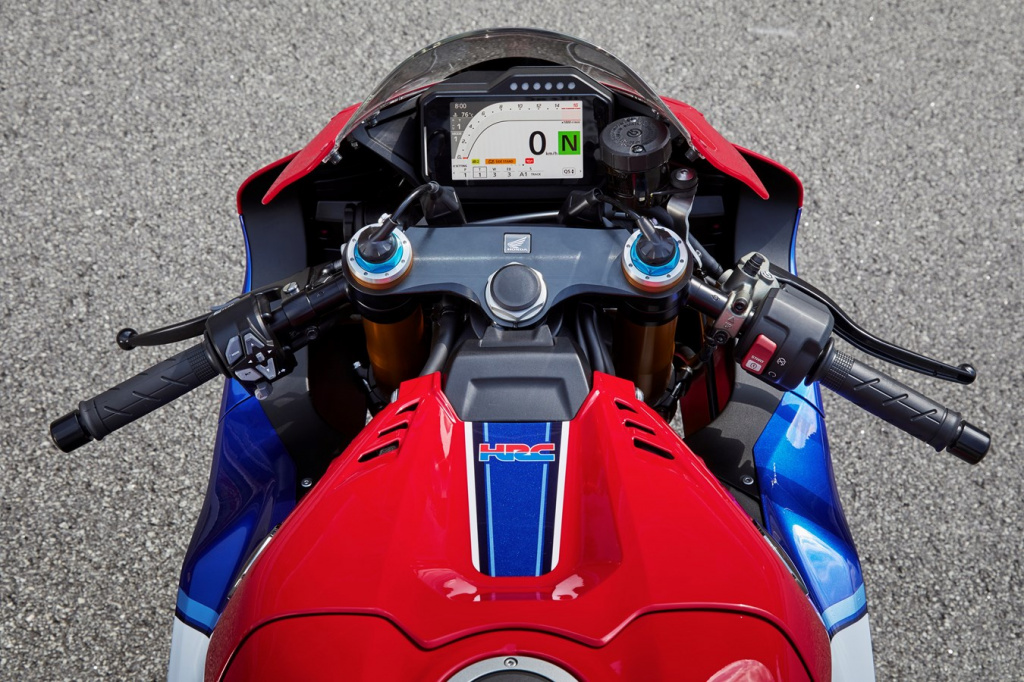

Для интуитивно понятного контроля над всеми системами CBR1000RR-R теперь оснащается новым 5-дюймовым TFT-экраном высокого разрешения. Он может быть перенастроен для вывода информации, которая требуется владельцу. Простой в использовании 4-клавишный манипулятор-джойстик расположен на левом пульте мотоцикла. При нажатии клавиш вверх/вниз можно выбрать нужный режим, клавиши влево/вправо позволяют управлять настройками дисплея.

В список оборудования добавлена система бесключевого доступа и запуска двигателя Honda Smart Key. Зажигание и блокировка рулевой колонки теперь осуществляется без необходимости вставлять ключ в замок. Данная система не только добавляет комфорт в каждодневное использование, а также позволила инженерам установить верхнюю траверсу в гоночном стиле, а также обеспечить прямой путь вдоль рулевой колонки для создания инерционного наддува во впускной системе.

Технические спецификации

ДВИГАТЕЛЬ

Тип

Рядный, 4-цилиндровый 16-клапанный DOHC жидкостного охлаждения

Рабочий объем (см³)

999.9

Клапанов на цилиндр

4

Диаметр ´ ход (мм)

81 x 48.5

Степень сжатия

13.0 x 1

Максимальная мощность

160 кВт при 14 500 об./мин

Максимальный крутящий момент

113 кВт при 12 500 об./мин

Объем масла

4.0 л

ТОПЛИВНАЯ СИСТЕМА

Система питания

PGM-DSFI

Объем топливного бака

16.1л

Расход топлива

16.0 км/л

ЭЛЕКТРИКА

Стартер

Электрический

АКБ

12-6 YTZ7S

Производительность генератора



ТРАНСМИССИЯ

Сцепление

Многодисковое, в масляной ванне, с гидравлическим приводом механизма и поддерживающим проскальзывающим сцеплением

Тип трансмиссии

6 передач

Привод на заднее колесо

Цепью

РАМА

Тип

Алюминиевая диагональная из тонкостенных блоков

ШАССИ

Габариты (Д x Ш x В)

2100 x 745 x 1140 мм

Колесная база

1455 мм

Наклон вилки

24o

Вынос вилки

102 мм

Высота по седлу

830 мм

Дорожный просвет

115 мм

Снаряженная масса

201 кг

ПОДВЕСКА

Передняя

Вилка Showa перевернутого типа с внутренним Ø 43 мм и большая Piston Front Fork с регулировкой преднатяга, сжатия и отбоя. Свободный ход 120 мм

Задняя

Прогрессивный рычаг Pro-Link с газонаполненным амортизатором HMAS, обеспечивающим 10-ступенчатую настройку преднатяга, сжатия и отбоя. Свободный ход 137 мм. Showa Balance-Free Rear Cushion с настройкой преднатяга, сжатия и отбоя.

КОЛЕСА

Размер переднего обода

17 x 3.5 дюйма

Размер заднего обода

17 x 6.0 дюйма

Передняя покрышка

120/70-ZR17

Pirelli Diablo Supercorsa SP

Bridgestone RS11

Задняя покрышка

200/55-ZR17

Pirelli Diablo Supercorsa SP

Bridgestone RS11

ТОРМОЗА

Система ABS

2-канальная

Передние

330mm диски с 4-поршневыми суппортами Nissin

Задний

220mm диски с 2-поршневыми суппортами Brembo

КОНТРОЛЬНАЯ ПАНЕЛЬ И ЭЛЕКТРИКА

Контрольная панель

Цветной TFT-дисплей

Иммобилайзер

HISS

Головной свет

Светодиодный

Стоп-сигнал

Светодиодный

Все спецификации носят предварительный характер и могут быть изменены без предварительного уведомления.

** Пожалуйста, имейте в виду, что приведенные данные получены Honda в ходе стандартного процесса испытаний, предписанного WMTC. Тесты проводились на испытательном стенде со стандартной версией мотоцикла с одним пилотом в седле и без дополнительного оборудования. Актуальный расход топлива может варьироваться в зависимости от того, как вы едете, как обслуживаете мотоцикл, от погоды, состояния дороги, давления в шинах, установки доп.оборудования, загрузки, веса пилота и пассажира и других факторов.
